CARA MENGKRIMPING KABEL UTP

Asalamu'alaikum sobat IT,masih mengikuti blog saya??ayo sekarang kita belajar krimping kabel UTP sebagai media jaringan .Kita harus mempunyai sebuah kabel supaya kita bisa membangun sebuah jaringan komputer.

    Kabel UTP pada umumnya tidak bisa langsung di colokkan di port ethhernet laptop kita karena di butuhkan yang namanya konektor.Konektor ini dalam kabel UTP bisa konektor RJ-11 dan RJ-45 ataupun yang lainnya,lha itu pada kali ini saya akan membagikan cara menyatukan konektor RJ-45 dengan kabel UTP.

  Sebelum kita memulai krimping alangkah baiknya kita mengetahui susunan kabel pada kebel UTP.Untuk susunannya di bagi menjadi 2 yaitu straight dan crossover.Susunan straight di gunakan untuk menghubungkan beda perangkat seperti router ke switch,switch ke PC dan lain-lain sedangkan crossover di gunakan untuk menghubungkan perangkat yang sama seperti router ke router,switch ke swich dan lain-lain.

Untuk susunan kabel straight ujung 1 dan 2 itu sama seperti gambar dibawah ini:

Untuk susunan kabel cross ujung 1 dan 2 itu berbeda seperti gambar di bawah ini:



     Selanjutnya untuk mengkrimping kabel kita harus persiapkan alat dan bahan yang saya sebutkan di bawah ini.

• Kabel UTP



• Konektor  RJ-45

• Tang krimping

• LAN tester



    Setelah semua alat dan bahan siap maka kita siap untuk mengkrimping kabel UTP dengan langkah-langkah di bawah ini.Di sini saya akan mengkrimping kabel dengan susunan straight,ikuti dengan runtut ya jangan sampai ada yang ketinggalan.

• Persiapkan alat dan bahan diatas.
• Setelah itu,kupas kulit kabel UTPnya.

• Kemudian jabarkan kabel untuk lebih mudah dalam menyusunnya

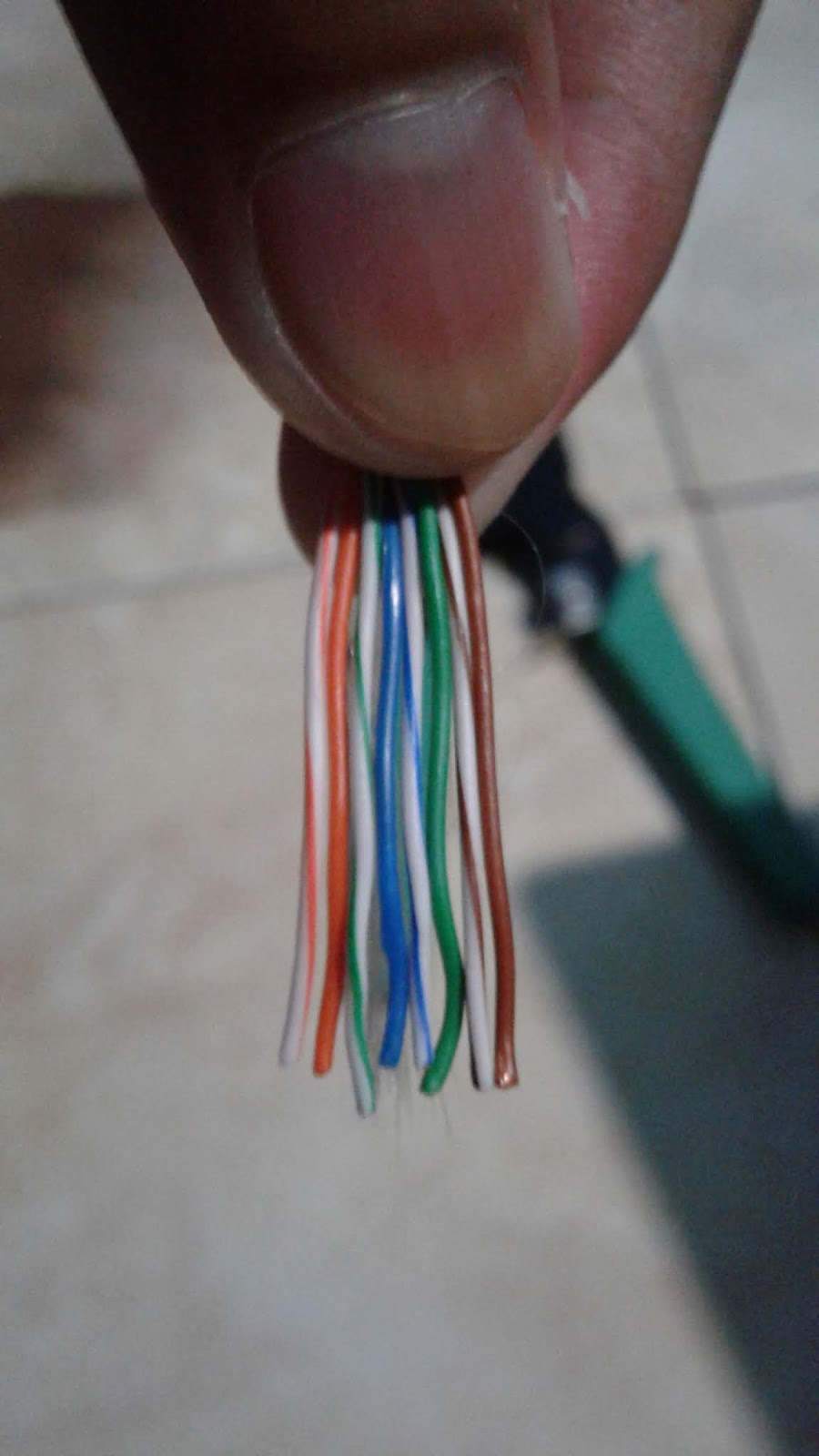

• Lalu urutkan kabel dengan urutan seperti dibawah ini dan susun dengan rapi.



• Selanjutnya kita rapikan ujungnya yaitu harus sama rata.

• Setelah itu masukkan kabel ke konektor dengan urutan nomer 1 paling kiri dan nomer 8 paling kanan.

• Dan selanjutnya kita kencangkan hasil krimpingan kita dengan cara dibawah ini.

• Dan untuk yang terakhir adalah kita tes hasil krimpingan kita menggunakan LAN tester.

•  Akhirnya kabel siap untuk digunakan

   Untuk yang pertama kalinya mungkin membutuhkan waktu yang lama untuk itu harus dilatih terlebih dahulu.Untuk saya saat ini masih dengan kecepatan 4 menit dan alhamdulillah rapi.

     Artikel ini membantu kita dalam mengkrimping kabel dan juga dalam praktek saya,saya menjadi lebih cepat dalam mengkrimping kabel dengan berlatih terus-menerus.Dan saya memberi saran kepada kalian semua latihlah terus krimpingan kalian sampai hasilnya memuaskan karena ini sangat penting saat kita kerja nanti.

         Mohon ma'af apabila ada kesalahan dan semoga bermanfa'at wabillahi taufiq wal hidayah.

Wassalamu'alaikum wr.wb
