MEMBANGUN JARINGAN INTERKONEKSI DENGAN EOIP TUNEL

Assalamu'alaikum sobat IT,gimana kabarnya hari ini??semoga baik-baik saja ya.Pada kesempatan kali ini di temani teman saya Rizky aditya putra telah membuatt sebuah proyek yaitu "Membangun Interkoneksi Jaringan Perusahaan A dengan Perusahaan B", Dan kami menggunakan EoIP tunnel.Bagi yang belum ttau ,silahkan baca dan pahami penjelasan dii bawah ini dan ikuti lanngkah-langkahnya ya.

1. Pengertian EoIP Tunnel

EoIP merupakan sebuah metode yang dapat digunakan untuk untuk Tunnelling. Tunnelling ini merupakan sebuah cara membuat sebuah interkoneksi melalui Jaringan Internet dengan cara membentuk sebuah terowongan dimana antar Router di Perusahaan A akan terkoneksi dengan Router yang berada di Perusahaan B melalui jaringan Internet. EoIP merupakan jenis prioprietary Mikrotik, sehingga jenis Router vendor selain mikrotik tidak bisa menggunakan nya

Perusahaan A dan Perusahaan B menginginkan agar bisa saling terkoneksi. Namun kedua perusahaan tersebut berada di lokasi yang berjauhan sehingga membutuhkan biaya yang mahal jika harus menggunakan infrastruktur kabel.

Adapun maksud dan tujuan saya adalah Melakukan konfigurasi EoIP Tunnel di Router Mikrotik yang bertujuan untuk membuat jaringan interkoneksi dengan cara tunneling sehingga antara Perusahaan A dan Perusahaan B bisa saling terkoneksi menggunakan Jaringan Internet

Berikut beberapa manfaat dari konfigurasi EoIP Tunnel pada Mikrotik :

1. Hemat biaya karena tidak harus menggunakan kabel fiber optik

2. Mudah dalam pengerjaan nya

Berdasarkan Latar Belakang masalah maka dapat diidetifikasikan masalah yang ada sebagai berikut :

1. Untuk membangun interkoneksi jaringan dibutuhkan protokol yang dapat melakukan tunneling

2. EoIP tunnel bekerja dengan cara memanfaatkan jaringan internet

Dalam proyek kali ini, maka kami membatasi masalah yang ada yaitu sebagai berikut :

1. Konfigurasi EoIP tunnel pada Router Mikrotik

2. Konfigurasi mode Bridge

Berikut Alat dan Bahan yang dibutuhkan untuk melakukan Konfigurasi EoIP Tunnel :

1. 3 buah Router Mikrotik(1 Sebagai Internet)

2. Kabel UTP

3. Koneksi Internet

Topologi:

Di dalam EoIP tunnel ini pastikan router kalian telah memiliki IP Public.Untuk yang ingin simulasi harus memiliki 3 router dan router tengah itu anggap saja ISP yang memberikan IP address.

Dibawah ini merupakan langkah-langkahmengenai cara melakukan konfigurasi EoIP tunnel :

1. Langkah pertama atur ip address jaringan lokal pada kedua perusahaan sesuai topologi

2. Konfigurasi EoIP Tunnel di Router perusahaan B



a. Create interface EoIP tunnel

Untuk membuat interface EoIP tunnel di Mikrotik, cara nya masuk ke menu interface klik ikon (+) lalu isikan Nama, Remote address serta Tunnel ID

catatan :

Untuk remote address di isi dengan IP Public milik Router perusahaan B. Kemudian untuk Tunnel ID diisi di kedua Router dengan Tunnel ID yang sama

b.  Konfigurasi Mode Bridge

Langkah selanjutnya yaitu buat interface bridge.

Untuk menjadikan Router mikrotik menjadi bridge, cara nya masuk ke menu bridge lalu piih (+) , isikan nama untuk bridge

Berikutnya masukan Interface EoIP Tunnel kedalam interface bridge, masukan juga interface yang menuju jaringan local perusahaan A. Disini saya memasukan interface dengan nama eoip-tunnel1 (sebagai interface eoip) dan interface ether2 yang menuju ke jaringan local

Berikut adalah status port:

3. Konfigurasi EoIP Tunnel di Router perusahaan A

a. Create interface EoIP Tunnel

b. Konfigurasi Mode Bridge

Untuk caranya sama seperti di atas yang ada pada perusahaan B

Berikut status portnya:

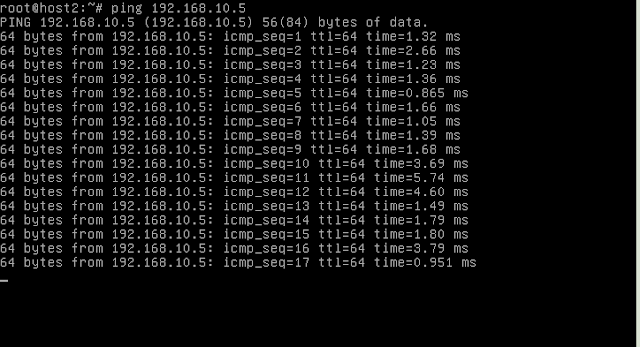

3. Lakukan pengujian dengan melakukan ping di Laptop (jaringan local perusahaan B) menuju laptop yang berada di perusahaan A dan sebaliknya

Dengan menggunakan EoIP Tunnel maka kita dapat membangun interkoneksi dengan memanfaatkan jaringan internet.

Sekian yang dapat saya sampaikan pada kesempatan kali ini, semoga bisa bermanfaat dan mohon maaf jika ada kesalahan dalam penulisan artikel kali ini wabillahi taufiq wal hidayah.

Wassalamu'alaikum wr.wb
