MOBILE TELEPHONES

     Cara umum yang digunakan orang untuk online adalah melalui ponsel mereka. Tahukah Anda bahwa sebagian besar ponsel dapat dihubungkan ke berbagai jenis jaringan secara bersamaan? Mari kita tinjau beberapa cara ponsel, khususnya ponsel pintar, berinteraksi dengan berbagai teknologi jaringan dan mempelajari beberapa terminologi baru dalam prosesnya.

     Ponsel menggunakan gelombang radio untuk mengirimkan sinyal suara ke antena yang dipasang di menara yang terletak di area geografis tertentu. Ponsel sering disebut sebagai "telepon seluler" karena area geografis di mana menara individu dapat memberikan sinyal ke telepon disebut sel. Ketika panggilan telepon dilakukan, sinyal suara diteruskan dari satu menara ke menara lainnya hingga dikirimkan ke tujuannya. Jenis jaringan ini digunakan ketika Anda melakukan panggilan telepon ke ponsel lain atau ke telepon kabel. Ini juga digunakan untuk mengirim pesan teks langsung dari telepon. Jenis jaringan telepon seluler yang paling umum disebut jaringan GSM, singkatan dari "Global System for Mobile Communications(Sistem Global untuk Komunikasi Seluler)".

SENDING DATA OVER CELL PHONE NETWORKS

     Desain pemancar radio ponsel pertama tidak memungkinkan untuk transmisi data digital yang efisien, sehingga perangkat tambahan dibuat untuk meningkatkan cara pengiriman data melalui jaringan ponsel. Singkatan 3G, 4G, dan 4G-LTE digunakan untuk menggambarkan jaringan ponsel yang disempurnakan yang dioptimalkan untuk transmisi data yang cepat. "G" dalam sebutan ini mewakili kata "generasi", sehingga 3G adalah generasi ketiga dari jaringan sel. Sebagian besar ponsel dan ponsel pintar memiliki indikator yang menunjukkan kapan sinyal 3G atau 4G tersedia. Ketika indikator itu tidak menyala, telepon terhubung melalui jaringan 2G yang lebih tua yang tidak menawarkan kecepatan transfer data yang cepat.Seperti yang ditunjukkan pada gambar, jumlah pengguna dari jaringan yang lebih cepat tumbuh dengan cepat dan jumlah pengguna 2G menurun.

DIFFERENT TYPES OF NETWORKS

    Selain pemancar dan penerima GSM dan 3G / 4G, ponsel pintar membuat koneksi ke berbagai jenis jaringan. Beberapa contoh jaringan lain yang digunakan oleh ponsel pintar meliputi:

• GPS - jaringan Global Positioning System menggunakan satelit untuk mengirimkan sinyal yang menutupi dunia. Ponsel pintar dapat menerima sinyal-sinyal ini dan menghitung lokasi ponsel hingga keakuratan dalam 10 meter.
• Wi-Fi - pemancar dan penerima Wi-Fi yang terletak di dalam ponsel pintar memungkinkan ponsel terhubung ke jaringan lokal dan Internet. Untuk menerima dan mengirim data pada jaringan Wi-Fi, telepon harus berada dalam jangkauan sinyal dari titik akses jaringan nirkabel. Jaringan Wi-Fi biasanya dimiliki secara pribadi tetapi sering menyediakan hotspot akses tamu atau publik. Hotspot adalah area di mana sinyal Wi-Fi tersedia. Koneksi jaringan Wi-Fi pada ponsel mirip dengan koneksi jaringan pada komputer laptop.
• Bluetooth - Teknologi nirkabel berdaya rendah dan lebih pendek yang dimaksudkan untuk menggantikan konektivitas kabel untuk aksesori seperti speaker, headphone, dan mikrofon. Karena teknologi Bluetooth dapat digunakan untuk mengirimkan data dan suara, teknologi Bluetooth dapat digunakan untuk membuat jaringan lokal kecil.
• NFC - NFC adalah singkatan dari Near Field Communications. NFC adalah teknologi komunikasi nirkabel yang memungkinkan data dipertukarkan oleh perangkat yang berada sangat dekat satu sama lain, biasanya kurang dari beberapa sentimeter.

NETWORKING COMPONENTS

     Selain ponsel pintar dan perangkat seluler, ada banyak komponen lain yang dapat menjadi bagian dari jaringan area lokal. Beberapa contoh komponen jaringan adalah komputer pribadi, server, perangkat jaringan, dan pemasangan kabel. Komponen-komponen ini dapat dikelompokkan ke dalam empat kategori utama:

• HOST  --> Mengirim dan menerima lalu lintas pengguna.Host adalah nama generik untuk sebagian besar perangkat End Devices.Host memiliki IP address network.Contoh host adalah komputer pribadi dan printer yang terpasang jaringan.
• PERIPHERAL --> Tidak berkomunikasi langsung di jaringan.Sebaliknya,peripheral mengandalkan host yang terhubung untuk melakukan semua operasi jaringan.Contoh perangkat yang digunakan bersama adalah kamera,pemindai,dan printer yang terpasang secara lokal.
• NETWORK DEVICES --> Menghubbungkan perangkat lain,terutama host.Perangkat ini bergerak dan mengontrol lalu lintas jaringan.Contoh network devices termasuk HUB,Switch,dan Router.
• NETWORK MEDIA --> Menyediakan koneksi antara host dan perangkat jaringan.Media jaringan dapat di transfer,seperti tembaga dan serat optik atau menggunakan teknologi nirkabel.

      Komponen jaringan yang mungkin paling Anda kenal adalah host dan peripheral bersama. Ingat bahwa host adalah perangkat apa pun yang mengirim dan menerima pesan secara langsung di seluruh jaringan.

     Peripheral yang dibagikan tidak secara langsung terhubung ke jaringan, melainkan terhubung ke host. Tuan rumah kemudian bertanggung jawab untuk berbagi periferal di seluruh jaringan. Host memiliki perangkat lunak yang dikonfigurasi untuk memungkinkan orang-orang di jaringan menggunakan perangkat periferal yang dilampirkan.

   Perangkat jaringan, serta media jaringan, digunakan untuk menghubungkan host. Perangkat jaringan kadang-kadang disebut sebagai "perangkat perantara" karena mereka biasanya terletak di jalur yang diambil pesan antara host sumber dan host tujuan.

     Istilah media jaringan menggambarkan kabel dan kabel yang digunakan dalam jaringan berkabel, bersama dengan gelombang frekuensi radio yang digunakan dalam jaringan nirkabel. Jaringan kabel dan nirkabel ini menyediakan jalur di mana pesan berjalan antara berbagai komponen jaringan.

     Beberapa perangkat dapat memainkan lebih dari satu peran, tergantung pada bagaimana mereka terhubung. Misalnya, printer yang terhubung langsung ke host (printer lokal) adalah periferal. Printer yang terhubung langsung ke perangkat jaringan dan berpartisipasi langsung dalam komunikasi jaringan adalah tuan rumah.

      Ethernet adalah teknologi yang biasa digunakan dalam jaringan area lokal. Dikembangkan di Xerox PARC, Ethernet diperkenalkan secara komersial pada tahun 1980 oleh Digital Equipment Corporation (DEC), Intel, dan Xerox. Ethernet kemudian distandarisasi pada tahun 1983 sebagai IEEE 802.3. Perangkat mengakses Ethernet LAN menggunakan Ethernet Network Interface Card (NIC). Setiap Ethernet NIC memiliki alamat unik yang tertanam secara permanen pada kartu yang dikenal sebagai alamat Media Access Control (MAC).

CONNECTING END-USER DEVICES

     Untuk terhubung secara fisik ke jaringan, perangkat pengguna akhir harus memiliki kartu antarmuka jaringan (NIC). NIC adalah perangkat keras yang memungkinkan perangkat untuk terhubung ke media jaringan, baik kabel atau nirkabel. Ini dapat diintegrasikan ke dalam motherboard perangkat atau kartu yang dipasang secara terpisah.

     Selain koneksi fisik, beberapa konfigurasi sistem operasi diperlukan untuk perangkat untuk berpartisipasi dalam jaringan. Sebagian besar jaringan terhubung ke Internet dan menggunakan Internet untuk bertukar informasi. Perangkat pengguna akhir memerlukan alamat Protokol Internet (IP), serta informasi lainnya, untuk mengidentifikasinya dengan perangkat lain di jaringan. Seperti yang ditunjukkan pada gambar, ada tiga bagian konfigurasi IP yang harus benar untuk perangkat untuk mengirim dan menerima informasi di jaringan:

• IP address - mengidentifikasi host di jaringan.
• Subnet mask - digunakan untuk mengidentifikasi jaringan tempat host terhubung.
• Default gateway - mengidentifikasi perangkat jaringan yang digunakan tuan rumah untuk mengakses Internet atau jaringan jarak jauh lainnya.

Catatan : Sebagian besar aplikasi jaringan menggunakan nama domain, seperti www.cisco.com, alih-alih alamat IP saat mengakses informasi di Internet. Server DNS digunakan untuk menerjemahkan nama domain ke alamat IP-nya. Tanpa alamat IP dari server DNS, pengguna akan kesulitan mengakses Internet.

MANUAL AND AUTOMATIC ADDRESS ASSIGNMENT

Alamat IP dapat dikonfigurasi secara manual atau ditugaskan secara otomatis oleh perangkat lain, seperti yang ditunjukkan pada gambar.

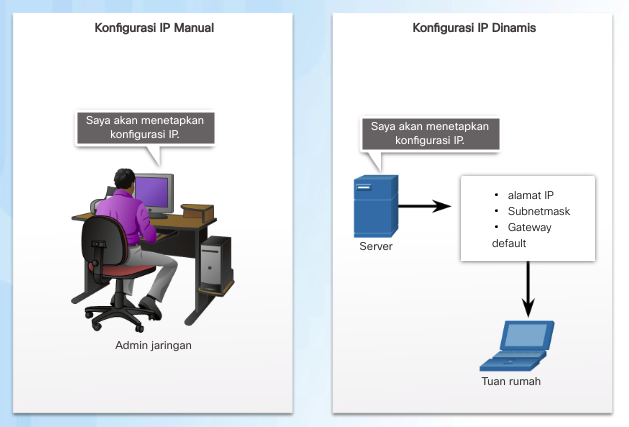

• Konfigurasi IP Manual

Dengan konfigurasi manual, nilai yang diperlukan dimasukkan ke dalam perangkat melalui keyboard, biasanya oleh administrator jaringan. Alamat IP yang dimasukkan disebut sebagai alamat statis dan ditetapkan secara permanen ke perangkat itu.

• Konfigurasi IP Dinamis

Sebagian besar perangkat pengguna akhir dapat diatur untuk menerima konfigurasi jaringan secara dinamis. Ini memungkinkan perangkat untuk meminta alamat dari kumpulan alamat yang diberikan oleh server Dynamic Host Configuration Protocol (DHCP) yang berada di dalam jaringan.

DEVICE NAMES AND ADDRESS PLANNING

     Ketika jaringan tumbuh dalam ukuran dan kompleksitas, menjadi semakin penting bahwa itu direncanakan dengan baik, secara logis diatur dan didokumentasikan dengan baik, seperti yang ditunjukkan pada gambar.

     Banyak organisasi mengembangkan konvensi untuk penamaan dan pengalamatan komputer dan perangkat pengguna akhir lainnya. Ini memberikan pedoman dan aturan yang dapat digunakan oleh personel pendukung jaringan saat melakukan tugas-tugas ini.

     Sistem operasi komputer seperti Microsoft Windows memungkinkan penamaan perangkat seperti komputer atau printer. Nama perangkat harus unik dan harus memiliki format yang konsisten yang menyampaikan informasi yang bermakna. Ini dapat membantu menentukan jenis perangkat, fungsi, lokasi, dan nomor urut berdasarkan nama perangkat. Alamat IP juga harus unik untuk setiap perangkat.

     Penggunaan konvensi penamaan dan pengalamatan perangkat logis yang didokumentasikan dengan baik dapat sangat menyederhanakan tugas pelatihan, manajemen jaringan, dan dapat membantu mengatasi masalah ketika masalah muncul.

NETWORK TOPOLOGIES AND REPRESENTATIONS

     Dalam jaringan sederhana yang terdiri dari beberapa komputer, mudah bagi Anda untuk memvisualisasikan bagaimana semua komponen yang berbeda terhubung. Ketika jaringan tumbuh, menjadi lebih sulit untuk melacak lokasi masing-masing komponen, dan bagaimana masing-masing terhubung ke jaringan. Jaringan kabel memerlukan banyak kabel dan perangkat jaringan untuk menyediakan konektivitas untuk semua host jaringan. Diagram menyediakan cara mudah untuk memahami bagaimana perangkat di jaringan besar terhubung.

     Ketika jaringan diinstal, diagram topologi fisik dibuat untuk merekam di mana setiap host berada dan bagaimana itu terhubung ke jaringan. Diagram topologi fisik juga menunjukkan di mana kabel dipasang dan lokasi perangkat jaringan yang menghubungkan host. Diagram seperti itu menggunakan simbol atau ikon untuk mewakili berbagai perangkat dan koneksi yang membentuk jaringan. Gambar tersebut menggambarkan beberapa ikon yang digunakan untuk mewakili komponen jaringan pada diagram.

LOGICAL NETWORK INFORMATION

 Logical Topology --> Mendefinisikan konfigurasi  jaringan seperti IP address dan lain-lain.

Phisycal Topology --> Mendefinisikan letak suatu perangkat jaringan.



     Mendokumentasikan koneksi fisik dan perangkat di jaringan Anda akan memberi Anda informasi yang perlu Anda ketahui saat menghubungkan perangkat baru atau menemukan masalah dengan konektivitas yang terputus. Tetapi ada informasi lain yang harus Anda miliki ketika memecahkan masalah jaringan. Informasi ini tidak dapat "dilihat" dari tampilan fisik jaringan. Nama perangkat, pengalamatan IP, informasi konfigurasi, dan penunjukan jaringan adalah informasi logis yang dapat berubah lebih sering daripada konektivitas fisik.

    Diagram yang disebut topologi logis menggambarkan informasi konfigurasi jaringan yang relevan. Gambar 1 dan 2 menunjukkan contoh topologi jaringan fisik dan logis.

    Pikirkan tentang perangkat di rumah atau sekolah Anda yang mengakses Internet. Di rumah, apakah Anda memiliki perangkat yang dapat Anda kontrol atau kelola dari ponsel atau tablet Anda? Gambar topologi fisik jaringan di rumah Anda atau di ruang kelas Anda. Bandingkan topologi Anda dengan yang dibuat oleh teman sekelas Anda.

WHAT WE MEAN BY NETWORK MEDIA

     Saat kami membuat topologi jaringan, jalur yang menghubungkan perangkat mewakili media fisik atau transmisi nirkabel yang sebenarnya. Untuk memilih jenis koneksi jaringan yang tepat yang diperlukan untuk membangun jaringan kami, kami perlu memahami kemampuan berbagai jenis media jaringan.Jaringan modern terutama menggunakan tiga jenis media untuk menghubungkan perangkat dan untuk menyediakan jalur di mana data dapat ditransmisikan.

Seperti yang ditunjukkan pada gambar, media ini adalah:

• Kabel tembaga di dalam kabel
• Serat gelas atau plastik (kabel serat optik)
• Transmisi nirkabel

Berbagai jenis media jaringan memiliki fitur dan manfaat yang berbeda. Tidak semua jenis media jaringan memiliki karakteristik yang sama, juga tidak sesuai untuk tujuan yang sama.

Empat kriteria utama untuk memilih media jaringan adalah:

• Jarak media berhasil membawa sinyal
• Lingkungan tempat media akan dipasang
• Jumlah data dan kecepatan pengirimannya
• Biaya media dan pemasangan

COMMON NETWORK CABLES

Twisted-Pair

    Kabel twisted-pair(TP) adalah salah satu jenis kabel yang paling umum di gunakan dalam jaringan.Kabel dikelompokkan berpasangan dan dipilin bersama-sama untuk mengurangi gangguan.Pasang kabel di warnai sehingga anda dapat mengidentifikasi kawat yang sama di setiap ujung.Biasanya di setiap pasangan,salah satu kabel adalah warna solid dan pasangannya adalah warna yang sama bergaris ke latar belakang putih.

    Teknologi Ethernet modern umumnya menggunakan jenis kabel tembaga yang dikenal sebagai twisted-pair (TP) untuk menghubungkan perangkat. Karena Ethernet adalah dasar untuk sebagian besar jaringan lokal, TP adalah jenis pemasangan kabel jaringan yang paling umum.

Coaxial cable

     Coaxial adalah salah satu jenis pemasangan kabel jaringan paling awal yang dikembangkan.Kabel coaxial adalah jenis kabel tembaga yang digunakan oleh perusahaan TV kabel.Kabel coaxial memiliki inti tembaga kaku tunggal yang melakukan sinyal.Inti ini biasanya dikelilingi oleh lapisan isolasi,perisai logam yang dikepang dan jaket pelindung.Ini digunakan sebagai saluran transmisi frekuensi tinggi untuk membawa sinyal frekuuensi tinggi atau broadband.

     Kabel koaksial biasanya dibangun dari tembaga atau aluminium, dan digunakan oleh perusahaan televisi kabel untuk menyediakan layanan. Ini juga digunakan untuk menghubungkan berbagai komponen yang membentuk sistem komunikasi satelit.

Fiber-optic

     Kabel fiber-optik dapat berupa kaca atau plastik dengan diameter hampir sama dengan rambut manusia yang membawa informasi digital dengan kecepatan sangat tinggi walaupuun jarak jauh.Karena kabel ini menggunakan cahaya sebagai gantinya listrik,gangguan listtrik tidak mempengaruhi sinyal.Kabel serat optik memiliki banyak keegunaan dalam komunikasi.Kabel ini digunakan dalam pencitraan medis,perawatan medis,dan inspeksi teknik mesin.

    Kabel serat optik terbuat dari kaca atau plastik. Mereka memiliki bandwidth yang sangat tinggi, yang memungkinkan mereka untuk membawa jumlah data yang sangat besar. Serat digunakan dalam jaringan backbone, lingkungan perusahaan besar dan pusat data besar. Ini juga digunakan secara luas oleh perusahaan telepon.

TWISTED-PAIR CABLES

   Jaringan di sebagian besar rumah dan sekolah dilengkapi dengan kabel tembaga twisted-pair. Jenis kabel ini tidak mahal dibandingkan dengan jenis kabel lainnya dan sudah tersedia. Kabel patch Ethernet yang dapat Anda beli melalui Internet atau di toko eceran adalah contoh kabel twisted-pair tembaga.

  Kabel twisted-pair terdiri dari satu atau lebih pasang kawat tembaga terisolasi yang dipilin bersama-sama dan disimpan dalam jaket pelindung. Seperti semua kabel tembaga, twisted-pair menggunakan pulsa listrik untuk mengirimkan data.

   Transmisi data melalui kabel tembaga sensitif terhadap interferensi elektromagnetik (EMI), yang dapat mengurangi laju throughput data yang dapat disediakan oleh kabel. Barang-barang umum di rumah yang dapat membuat EMI termasuk oven microwave dan lampu neon.

    Sumber gangguan lain, yang dikenal sebagai crosstalk, terjadi ketika kabel dibundel bersama untuk waktu yang lama. Impuls listrik dari satu kabel dapat menyeberang ke kabel yang berdekatan. Ini paling sering terjadi ketika kabel tidak terpasang dengan benar dan diakhiri. Ketika transmisi data rusak karena gangguan seperti crosstalk, data harus dikirim ulang. Ini dapat menurunkan daya dukung data media.Gambar tersebut menggambarkan bagaimana pengiriman data dipengaruhi oleh gangguan.

TYPES OF TWISTED-PAIR CABLES

Ada dua jenis kabel twisted-pair yang umum dipasang:

• Unshielded Twisted-Pair (UTP) - Ini adalah jenis kabel jaringan yang paling umum ditemui di Amerika Utara dan banyak area lainnya .
• Shielded Twisted-Pair (STP ) - Ini digunakan hampir secara eksklusif di negara-negara Eropa.

     Kabel UTP tidak mahal, menawarkan bandwidth tinggi, dan mudah dipasang. Jenis kabel ini digunakan untuk menghubungkan workstation, host dan perangkat jaringan. Itu bisa datang dengan banyak jumlah pasangan yang berbeda di dalam jaket, tetapi jumlah pasangan yang paling umum adalah empat. Setiap pasangan diidentifikasi oleh kode warna tertentu.

    Banyak kategori kabel UTP yang berbeda telah dikembangkan dari waktu ke waktu. Setiap kategori kabel dikembangkan untuk mendukung teknologi tertentu dan sebagian besar tidak lagi ditemui di rumah atau kantor. Jenis kabel yang masih umum ditemukan termasuk Kategori 3, 5, 5e dan 6.

    Ada lingkungan listrik di mana EMI dan RFI begitu kuat sehingga perisai adalah syarat untuk memungkinkan komunikasi, seperti di pabrik. Dalam hal ini, mungkin perlu menggunakan kabel yang berisi pelindung, seperti Shielded twisted-pair (STP). Sayangnya kabel STP sangat mahal, tidak sefleksibel, dan memiliki persyaratan tambahan karena perisai yang membuatnya sulit untuk dikerjakan.

   Semua Kategori kabel UTP tingkat data secara tradisional diakhiri menjadi konektor RJ-45. Masih ada beberapa aplikasi yang memerlukan konektor RJ-11 yang lebih kecil , seperti telepon analog dan beberapa mesin faks.

TV CABLES DAN SATELIT CABLES

    Seperti twisted-pair, coaxial cable (atau coax) membawa data dalam bentuk sinyal listrik. Ini memberikan perisai yang lebih baik dibandingkan dengan UTP dan karenanya dapat membawa lebih banyak data. Kabel koaksial biasanya terbuat dari tembaga atau aluminium. Ini digunakan oleh perusahaan televisi kabel untuk menyediakan layanan dan untuk menghubungkan berbagai komponen yang membentuk sistem komunikasi satelit. Anda mungkin akrab dengan kabel koaksial yang digunakan untuk menghubungkan TV ke sumber sinyal, baik itu outlet TV kabel, TV satelit, atau antena konvensional di rumah Anda. Dengan penambahan modem kabel, penyedia televisi kabel dapat menawarkan data dan layanan Internet serta sinyal televisi dan telepon melalui kabel koaksial yang sama.

   Meskipun coax telah meningkatkan karakteristik pembawa data, kabel twisted-pair telah menggantikan coax dalam penggunaan jaringan area lokal. Di antara alasan penggantian adalah bahwa dibandingkan dengan UTP, membujuk secara fisik lebih sulit untuk menginstal, lebih mahal, dan lebih sulit untuk memecahkan masalah.

FIBER-OPTIC CABLES

    Tidak seperti UTP dan coax, kabel serat optik mentransmisikan data menggunakan pulsa cahaya. Meskipun biasanya tidak ditemukan di rumah atau lingkungan bisnis kecil, pemasangan kabel serat optik banyak digunakan di lingkungan perusahaan dan pusat data yang besar.

     Kabel serat optik dibuat dari kaca atau plastik, yang keduanya tidak mengalirkan listrik. Ini berarti bahwa itu kebal terhadap EMI dan RFI, dan cocok untuk instalasi di lingkungan di mana gangguan merupakan masalah. Koneksi serat adalah pilihan yang baik untuk memperluas jaringan dari satu gedung ke gedung lainnya, baik karena pertimbangan jarak dan karena kabel serat lebih tahan terhadap kondisi lingkungan luar daripada kabel tembaga. Setiap rangkaian serat optik sebenarnya adalah dua kabel serat. Satu digunakan untuk mengirimkan data; yang lain digunakan untuk menerima data.

  Kabel serat optik dapat mencapai jarak beberapa mil atau kilometer sebelum sinyal perlu diregenerasi. Baik laser atau dioda pemancar cahaya (LED) menghasilkan pulsa cahaya yang digunakan untuk merepresentasikan data yang ditransmisikan sebagai bit pada media. Selain ketahanannya terhadap EMI, kabel serat optik mendukung sejumlah besar bandwidth, membuatnya ideal untuk jaringan data berkecepatan tinggi. Bandwidth pada tautan serat optik dapat mencapai kecepatan 100 Gb / dt dan terus meningkat seiring standar dikembangkan dan diadopsi. Tautan serat optik ditemukan di banyak perusahaan dan juga digunakan untuk menghubungkan ISP di Internet.

DO THE COLOR MATTER ??



   Pernahkah Anda memperhatikan dengan cermat konektor plastik RJ-45 di ujung kabel patch Ethernet? Apakah Anda pernah bertanya-tanya mengapa masing-masing kabel yang berakhir pada konektor memiliki warna atau pola tertentu? Pengodean warna dari pasangan kawat dalam kabel UTP ditentukan oleh jenis standar yang digunakan untuk membuat kabel. Standar yang berbeda memiliki tujuan yang berbeda dan diatur secara ketat oleh organisasi standar.

     Untuk instalasi Ethernet biasa, ada dua standar yang diterapkan secara luas. Organisasi TIA / EIA mendefinisikan dua pola yang berbeda, atau skema pengkabelan, yang disebut T568A dan T568B, seperti yang ditunjukkan pada gambar. Setiap skema pengkabelan menentukan pinout, atau urutan koneksi kabel, di ujung kabel.

     Pada instalasi jaringan, salah satu dari dua skema pengkabelan (T568A atau T568B) harus dipilih dan diikuti. Adalah penting bahwa skema pengkabelan yang sama digunakan untuk setiap pemutusan dalam proyek itu.

SENDING DATA ON UTP CABLING

     Ethernet NIC dan port pada perangkat jaringan dirancang untuk mengirim data melalui kabel UTP. Pin khusus pada konektor dikaitkan dengan fungsi pengiriman dan fungsi penerimaan. Antarmuka pada setiap perangkat dirancang untuk mengirim dan menerima data pada kabel yang ditunjuk dalam kabel.

     Ketika dua perangkat terhubung langsung menggunakan kabel UTP Ethernet, penting agar fungsi pengiriman dan fungsi penerimaan di setiap ujung kabel dibalik. Satu perangkat mengirim data pada set kabel tertentu dan perangkat di ujung kabel mendengarkan data pada kabel yang sama.

     Dua perangkat yang menggunakan kabel berbeda untuk mengirim dan menerima dikenal sebagai perangkat yang berbeda. Mereka membutuhkan kabel langsung untuk bertukar data. Kabel straight-through memiliki pola warna yang sama di kedua ujung kabel.

   Perangkat yang terhubung langsung dan menggunakan pin yang sama untuk mengirim dan menerima, dikenal sebagai perangkat sejenis. Mereka membutuhkan penggunaan kabel crossover untuk membalikkan fungsi pengiriman dan menerima fungsi sehingga perangkat dapat bertukar data.

Kesimpulan:

     Bab ini dimulai dengan membahas apa artinya menjadi online. Ini menggambarkan berbagai jenis jaringan, termasuk jaringan seluler, GPS, Wi-Fi, Bluetooth dan NFC. Ini mencakup empat kategori utama komponen jaringan: host, periferal, perangkat jaringan, dan media jaringan. Tiga bagian konfigurasi IP yang harus benar bagi perangkat untuk mengirim dan menerima informasi di jaringan:

• Alamat IP - mengidentifikasi host di jaringan.
• Subnet mask - digunakan untuk mengidentifikasi jaringan tempat host terhubung.
• Gateway default - mengidentifikasi perangkat jaringan yang digunakan tuan rumah untuk mengakses Internet atau jaringan jarak jauh lainnya.

     Bab ini merinci cara melacak semua perangkat ini, di mana mereka berada dalam jaringan, dan bagaimana mereka terhubung. Ini membahas topologi fisik dan logis dan ikon yang digunakan dalam representasi jaringan ini.

     Akhirnya, pemasangan kabel dan media dibahas. Tiga jenis media yang digunakan untuk menghubungkan perangkat dan menyediakan jalur di mana data dapat dikirim adalah:

• Kabel tembaga di dalam kabel
• Kaca atau serat plastik (kabel serat optik)
• Transmisi nirkabel

     Jenis kabel yang paling umum adalah twisted-pair, coaxial, dan fiber-optic. Empat kriteria utama untuk memilih media jaringan adalah:

• Jarak media berhasil membawa sinyal
• Lingkungan di mana media akan dipasang
• Jumlah data dan kecepatan pengirimannya
• Biaya media dan pemasangan.

     Beberapa jenis kabel Ethernet, seperti unshielded twisted-pair (UTP) dan coax lebih rentan terhadap EMI dan RFI. Kabel paired-paired (STP) terlindung jauh lebih rentan terhadap EMI dan RFI. Kabel serat optik kebal terhadap EMI dan RFI. Ada kelebihan dan kekurangan untuk setiap jenis kabel. Persyaratan jaringan menentukan jenis kabel mana yang terbaik untuk digunakan.

    Organisasi TIA / EIA mendefinisikan dua pola yang berbeda, atau skema pengkabelan, yang disebut T568A dan T568B. Setiap skema pengkabelan menentukan pinout, atau urutan koneksi kabel, di ujung kabel. Ketika dua perangkat terhubung langsung menggunakan kabel UTP Ethernet, penting agar fungsi pengiriman dan fungsi penerimaan di setiap ujung kabel dibalik. Satu perangkat mengirim data pada set kabel tertentu dan perangkat di ujung kabel mendengarkan data pada kabel yang sama. Dua perangkat yang menggunakan kabel berbeda untuk mengirim dan menerima dikenal sebagai perangkat yang berbeda. Mereka membutuhkan kabel langsung untuk bertukar data. Kabel straight-through memiliki pola warna yang sama di kedua ujung kabel.
